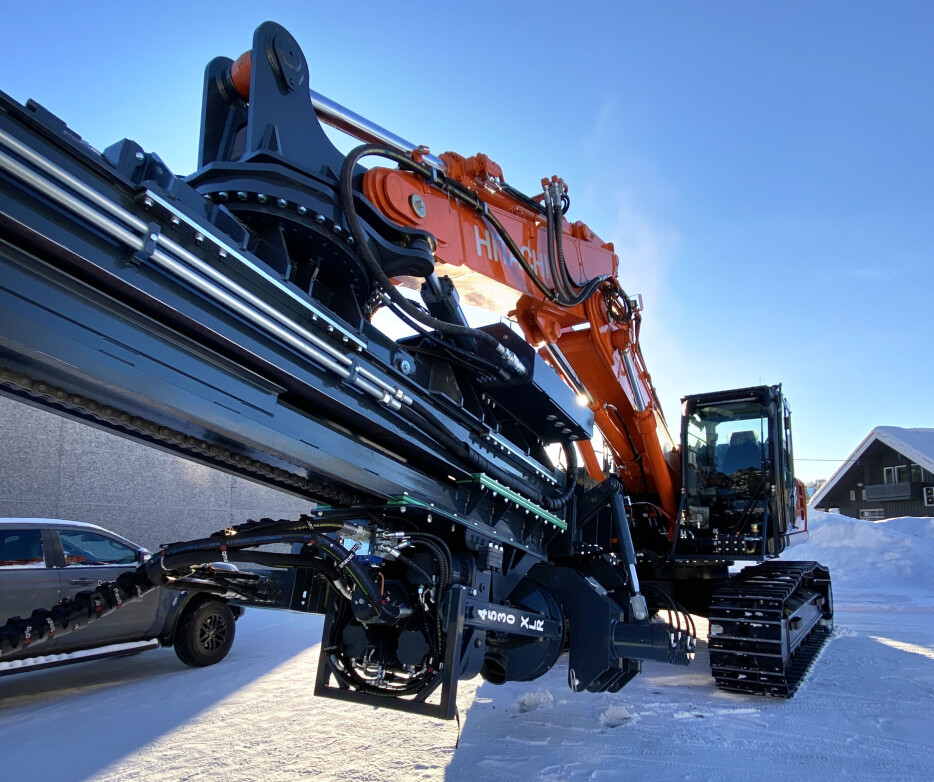

4530XLR borerigg på en Hitachi ZX 350-7.
4530XLR borerigg på en Hitachi ZX 350-7.

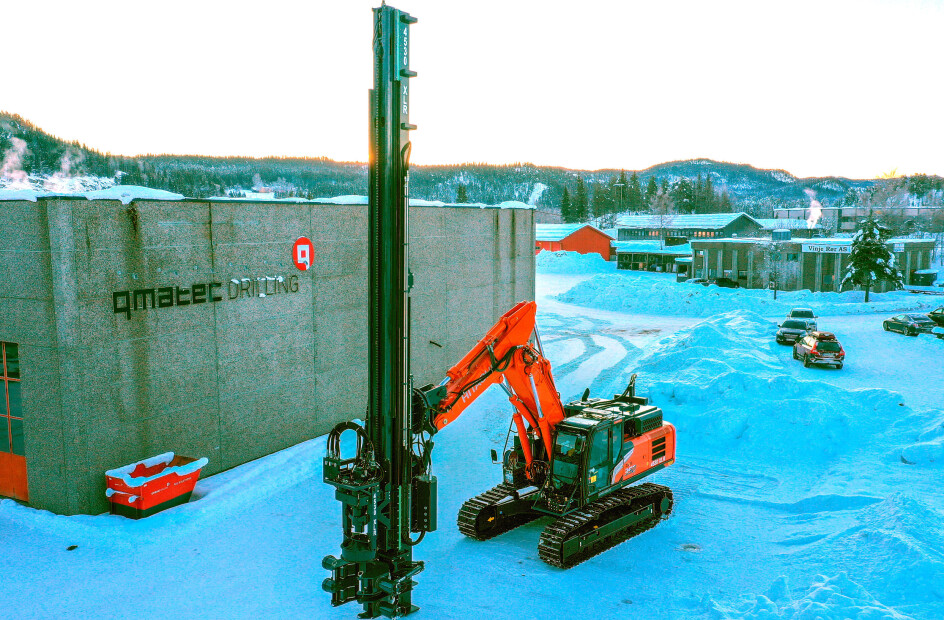

4530XLR-borerigg montert på gravemaskin

Ny rigg bygget av Qmatec Drilling i samarbeid med Nasta.

Publisert Sist oppdatert

Qmatec Drilling har fabrikk i Vinje i Telemark og produserer borerigger som brukes verden over til boring for fundamentering, vanntilførsel og energiutvinning. Bedriften har 50 års erfaring i faget, og er i dag en av de ledende leverandørene på området.

Daglig leder Kjell Arild Grønås og hans 30 ansatte (pluss 4-5 innleide) har fokus på innovasjon, sikkerhet og kvalitet. Et godt renomme i bransjen og pur entusiasme har sørget for gode resultater de siste årene.

Nå er det hittil største prosjektet på vei ut til kunde:

4530XLR er en nysatsing fra Qmatec, der selskapet har utviklet en gravemaskinbasert rigg for håndtering av 12 meter borerør. Boremasten er en videreutvikling av teleskopmasten som i dag benyttes på Qmatec’s 1130TST rigger.

Daglig leder Kjell Arild Grønås og hans 30 ansatte (pluss 4-5 innleide) i Qmatec Drilling har designet den nye riggen som er tilpasset bæremaskinen Hitachi ZX350-7.
Daglig leder Kjell Arild Grønås og hans 30 ansatte (pluss 4-5 innleide) i Qmatec Drilling har designet den nye riggen som er tilpasset bæremaskinen Hitachi ZX350-7.

Rotasjonsenheten som benyttes, er Qmatec sin helt nyutviklede 45.000 Nm enhet med tre gir. Hele maskinen opereres med fjernkontroll, og er utstyrt med elektronisk sikkerhetsbur for å beskytte operatøren under boring.

Qmatec har valgt å designe en maskin med kapasitet inntil Ø610 rør, og med større rotasjonskrefter og mer opptrekkskapasitet enn konkurrerende løsninger.

Boresystemet er designet for å samspille med en Hitachi ZX350-7 beltegraver. Samlet totalvekt maskin og borerigg er 52 tonn (opprinnelig vekt på Hitachi bæremaskin er 38 tonn).

Rotasjonsmuligheten gjør for eksempel mating av rør mye enklere. Fordelen med å kunne håndtere 12 meter rør gir økt effektivitet og lavere kostnader.
Rotasjonsmuligheten gjør for eksempel mating av rør mye enklere. Fordelen med å kunne håndtere 12 meter rør gir økt effektivitet og lavere kostnader.

Samarbeid med Nasta

Dette er den første av flere gravemaskiner som Nasta AS skal levere til Qmatec Drilling.

- Samarbeidet med Nasta har bidratt til at denne integrasjonen har gått nærmest sømløst, og prosessen har fungert svært godt. Vi visste at Hitachi er et kvalitetsprodukt, kjent for god driftssikkerhet. Når Hitachi-importøren (Nasta AS) også har egen avdeling for skreddersøm med førsteklasses teknikere, så var dette vårt klare førstevalg til samarbeidspartner, sier Kjell Arild Grønås.

- Fordelen med å bruke gravemaskin som basemaskin er først og fremst rekkevidde. Dessuten har man rotasjonsmuligheten, som gjør for eksempel mating av rør mye enklere. Fordelen med å kunne håndtere 12 meter rør gir økt effektivitet og lavere kostnader.

Leveringer til Sverige og Norge

Etterspørselen har frem til nå vært størst i Sverige, men vi har det siste året merket oss en betydelig interesse for dette i Norge også.

Den første maskinen leveres i disse dager til Foundation Drilling Sweden AB, som også har vært en viktig partner under utviklingen av maskinen.

Den svenske bedriften opererer i dag med flere gravemaskinbaserte rigger, men ingen med kapasitetene til 4530XLR.

Qmatec har også solgt en tilsvarende modell til Entreprenørservice AS for levering denne våren. Det Skanska-eide selskapet har stor erfaring fra fundamenteringsboring og rigger fra Qmatec (510TS, 810TST og 1130TST).
